디지털 부분 방전 검출 시험기, 이중 채널 PD 검출기

1. 제품 소개 :

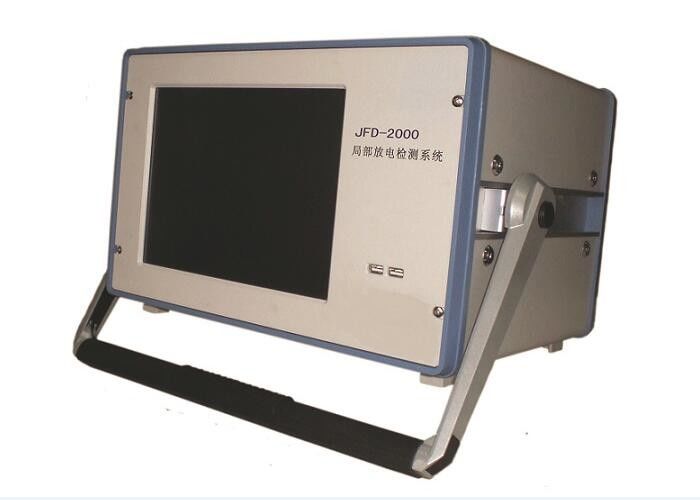

JDF-2000 부분 방전 검출기는 HV 변압기, CVT, 상호 인덕터, 리액터, 커패시터, HV 부싱, 피뢰기, 모터 등의 부분 방전 검출에 사용됩니다.이 장비는 컴퓨터 제어, 디지털 샘플링 및 인쇄 기능을 통합합니다. 전기 장비의 품질을 검사하는 중요한 PD 장비입니다.

II. 주요 구성 요소 :

III. 감지 원리 그림

주 : PD 프리 시험 변압기 세트 (전원 주파수 전압 내성 시험 세트)는 PD 검출이 필요한 시험 대상 (예 : 전원 변압기, CB, 부싱, CT, PT, 노출 자 등)에 목표 시험 전압을 상승 시키며 커플 링 분압기의 단자는 PD 검출기 JFD 2000에 몇 가지 PD 결합 신호를 가지며, 그 다음에 피 검사 대상으로부터 PD 레벨을 얻는다.

VI. 기술적 인 특징들

1. 프로그램 제어 작업 방법.

2. 캐릭터 표시 및 표시 ..
3. 데이터를 저장하고 인쇄하십시오.
4. 자동으로 테스트 보고서를 작성하십시오.
5. PD 측정을위한 2D 및 3D 이미지.
6. 강한 anti-interference 능력과 더불어 디지털 방식으로 windowing 기술을, 채택한다.
7. 2 또는 4 채널 측정 및 디지털 차이 기술, 하나 또는 두 개의 표본에 대한 두 측정 지점의 PD 신호를 테스트 할 수, PD 신호 소스를 분석하는 것이 편리합니다.

V. PD 테스터 XD2014의 기술 파라미터

1) 전원 : 0 ~ 220V (1 ± 10 %), 50Hz (1 ± 3 %)
2) 감지 감도 : <0.02pC
3) 검출 채널 : 2 또는 4 채널
4) 샘플링 속도 : 채널당 20MHz
5) 샘플링 정확도 : 12Bit
6) 측정 신호 주파수 범위 : 0.1pC ~ 1000nC
7) PC 운영체제 : Windows XP
8) 대역폭 선택 :

• 로우 사이드 : 10, 20, 30, 80kHz (OFF)
• 하이 사이드 : 100, 200, 300, 1000kHz (OFF)

9) 게인 기어 : 5 단 기어
10) 직선 성 오차 : ± 5 %
11) 양 / 음 펄스 대응 비대칭 오류 : ± 5 %
12) 범위 전환 오류 : ± 5 %
13) 저 반복 펄스 대응 오차 : ± 5 %
14) 동기화 기능 : 자동으로 내부 및 외부 동기화, 모든 주파수와 동기화 할 수 있습니다.
15) 창 함수 : 어떤 단계에서 windowing, 대칭 창, 긍정적 인 창, 안티 창을 열 수 있습니다
16) 측정 모드 : 교정, 측정, 그래픽 분석 및 기타 모드.

17) 검출 임피던스의 조정 커패시턴스 범위 : 25pF ~ 6000pF
18) 교정 펄스 발생기의 출력 범위 : 10pC ~ 2000pC
19) 교정 펄스 발생기의 주입 용량 : 50pF, 200pF
20) 교정 펄스 발생기의 펄스 구분 시간 : <100ns23)

21) 교정 펄스 발생기의 교정 전압 스텝 업 시간 : <60ns

22) 교정 펄스 발생기의 교정 전압 강압 시간 :> 100μs

VI. 선택적으로 다른 테스트 세트와 일치 함

• PD 검출 AC 고전압 발생 시스템 : CQSB 시리즈 PD 프리 전력 주파수 시험 변압기 시스템

FKWJF 시리즈 전원 변압기 용 내전압 시험 장치

• PD 신호 커플 링 장치 : 커플 링 전압 분배기 또는 표준 커플 링 커패시터, 코로나 유형 없음
