작은 양 부분적인 출력 시험 장비/부분적인 출력 측정 장비
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 원리를 시험하십시오: | PD 검출을 위한 전류 현재 방법 | 용법: | 부분적인 출력 시험 |
|---|---|---|---|
| 기준을 참조하십시오: | IEC60270 부분적인 출력 측정; 전기 장비의 부분적인 출력의 국부적으로 측정을 위한 DL/T 417 지침서; | 응용 프로그램: | 전력 변압기, 콜럼븀, 투관, CT, PT의 discloser 등 |
| PD 전시: | 타원은, 최단 거리 확장합니다 | 용량 범위: | 6pF~250uF는 검출될 수 있습니다 |
| 하이 라이트: | pd 시험 장비,부분적인 출력 시험 세트 |
||
검사자, 계기, 전류 현재 방법 PD 검사자를 검출하는 PD를 검출하는 부분적인 출력
1.Product 소개:
절연제 고장 손상이 생길 때까지 제조하거나 임명 결점, 출력 때문에 살아있는 케이블 끝 (합동)의 격리한 부분에서 일어납니다, 미심쩍은 결점에 화재와 폭발 조차 생기고다. 그러므로 사고가 출력 탐지를 힘 장비에 필요한 시키는 문제를 해결할 열쇠 이기 전에, 숨겨지은 말썽을 찾아내는 방법.

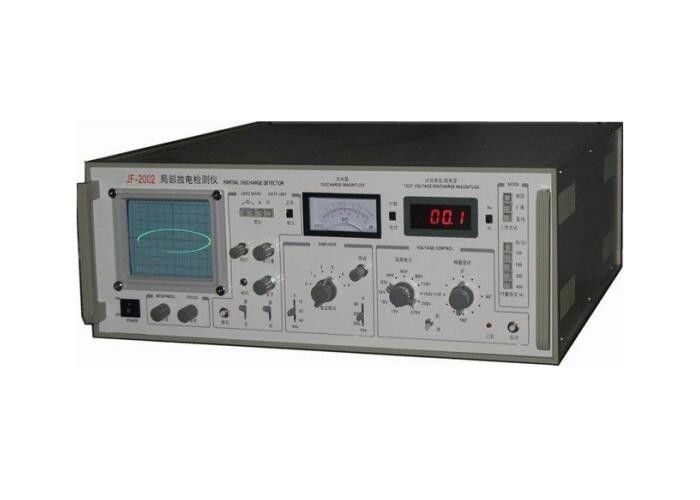

모형 JF2002는 전류 현재 방법 작은 양의 특징이 있는 부분적인 출력 검사 계기, 우수한 성과 및 쉬운 가동의 종류입니다.
II.Main 성분:
| SN | 장비의 이름 | 유형과 명세 | 단위 | Qty |
| 1 | 주 컴퓨터 | JF-2002 | 조각 | 1 |
| 2 | JZF 시리즈 눈금 검사기 | JZF-10 | 조각 | 1 |
| 3 | 증폭기 | 조각 | 1 | |
| 4 | 입력 신호 단위 | SN 2, 3,4 | 세트 | 1 |
| 5 | 표준 연결 철사 | 세트 | 1 |
III. 검출 원리 숫자
주: PD는 자유로운 시험 변압기 세트 (놓이는 힘 빈도 전압 반항 시험)에는 표적 테스트 전압 시험한 목표에 검사자 JF 2002년을 검출하는 PD에 (전력 변압기 콜럼븀, 투관, CT, PT의 discloser와 같은 등) 필요로 한 PD, 전압 분배 법칙의 연결 맨끝 검출이 어떤 PD 연결 신호가 있고, 그 후에 시험한 목표에게서 PD 수준을 상승하는 얻습니다.
VI. PD 검사자 JF2002의 기술적인 모수
1.Keywords: 시간축 빈도, 전시, 측정 fuctions를 가진 변화
- frequecny 시간축: 50,100,150,200,400Hz 전력 공급: 50HZ 220V
- 전시: 타원---확장하십시오---최단 거리
- 측정 fuctions로 변화하십시오
10kHz~300kHz를 포함하는 2.Integrated 디자인, 대회 IEC60270 기준.
측정된 목표의 3.Capacitance 범위: 6pF~250uF
측정 감도 및 최대. 테이블로 현재
| 컴퓨터의 입력 장치 SN.optional | 측정된 목표 Cx 범위 | 감도 (PC) | 허용된 회로 현재 | |
| 불균형 회로 | 균형 회로 | |||
| 1 | 0~25~100pF | 0.02 | 30mA | 0.25A |
| 2 | 25~100~400pF | 0.04 | 50mA | 0.5A |
| 3 | 100~400~1500pF | 0.06 | 120mA | 1A |
| 4 | 400~1500~6000pF | 0.1 | 0.25A | 2A |
| 5 | 1500~6000~25000pF | 0.2 | 0.5A | 4A |
| 6 | 0.006~0.025~0.1μF | 0.3 | 1A | 8A |
| 7 | 0.025~0.1~0.4μF | 0.5 | 2A | 15A |
| 8 | 0.1~0.4~1.5μF | 1 | 4A | 30A |
| 9 | 0.4~1.5~6.0μF | 1.5 | 8A | 60A |
| 10 | 1.5~6.0~25μF | 2.5 | 15A | 120A |
| 11 | 6.0~25~60μF | 5 | 25A | 200A |
| 12 | 25~60~250μF | 10 | 50A | 300A |
| 7R | 순수한 저항 | 0.5 | 2A | 15A |
타원 검사의 4.Time 기초:
- (안) 빈도 50/60, 100,150,200,400Hz
- 회전: 30°per 급료, 총 360°
- 전시 방법: 타원---확장하십시오---최단 거리
- 고주파 시간축 타원은 입력 전압 (10~250V)에 의해 표준 상태에 맞출 수 있고, 힘은 1VA 보다는 더 적은입니다. 자동 보호 기능 경우의 하중 초과
5.Displaying 단위:
광도와 초점 손잡이를 비치하고 있는 reactangle 전류진동계 관 (124×104mm2),
6.Amplifier:
- 저주파 3dB에, fL: 선택 10,20,40kHz
- 높은 frequecny 3dB에, fH: 선택 80,200,300kHz
- 이익 조정: 심한 조정의 6개의 급료. 급료 사이 이익 다름은 20+ 1dB의 정밀한 조정 범위 >20dB입니다
- 더하기의 그리고 맥박 반응 <1dB 마이너스 불균형
7.Time 창
- 조정가능한 창 폭, 15°~150°on 50/60Hz
- 돌릴수 있는 창 위치, 0°~170°
- 2개의 창은 온/오프를 각각 또는 동시에 통조림으로 만듭니다
- 포격 장치, 사진을 찍기에 20mS 시간
8.Pulse 첨단 미터
- 선형 가늠자를 가진 포인터 미터, 0~100 탈선 + 5% (전면적에)
- 대수 가늠자를 가진 포인터 미터, 0~10~100 탈선 + 5% (전면적에)
- 3.5bits LED 디지털 표시 장치, 0~100 탈선을 가진 포인터 미터 + 3% (전면적에)
9.Measuring 전압계
- 측정 범위: 100KV (100KV 전압계 저항 R)에
- 전시: 디지털 방식으로 3.5bits LED, 탈선 + 3%
10.Zero 표 체계
- 안 영 표 발전기에 의해 만들어, 그것은 극성을 바꾸고 0~180°를 자전할 수 있습니다, 그래서 고전압 저항기에 의해 하는 진실한 영 표도 대응할 수 있습니다.
- 영 표는 frequecny 모든 타원 검사도 대응합니다.
11. 차원: 530×550×220mm 무게: 22kg
VII. 선택적인 모형
- 모형 JF 2002년: PD 시험 수로 사람은 수로를 열습니다
- 모형 JF 2003년: PD 시험 수로 3 수로
- 모형 JF 2004년: PD 시험 수로 4 수로
VIII. 선택 다른 시험 세트도 일치했습니다
- 체계 생성 AC 고전압을 검출하는 PD: CQSB 시리즈 PD 자유로운 힘 빈도 시험 변압기 체계
- PD 신호 연결 단위: 연결 전압 분배 법칙 또는 표준 연결 축전기의 코로나 유형 없음
