고정자의 끝을 위한 높은 잠재적인 시험 장비/고전압 절연 시험기

발전기 지상 잠재적인 검사자, 고정자의 끝, 잠재력 외부 진지변환 방법을 위한 절연 시험기

왜 사용 검사자지 I.Product 소개와:

FBG-II 발전기 표면 잠재적인 검사자는 (또한 잠재력을 외부 진지변환 방법에게 불리는) 지상 잠재적인 방법으로 발전기 고정자 끝 절연제 결점 검출을 위한 막대 유형을 가진 절연 시험기입니다. 고정자의 견고 그리고 관계되는 절연제 힘을 검출해서 끝나십시오. 그것은 고정자의 끝 절연제가 발전기 고정자 감기에 AC와 DC 반항에 의해 찾아내지 않기 위하여 전압 시험, 가난하게 인공적인 wrapping&packing 용접에게서 일으키는 원인이 된 고급 발견 할 수 있습니다.

발전기 고정자 코일 끝의 지상 잠재적인 측정은 새로운 시험 품목이고, 더 끝 절연제 검사를 통해 절연제 감독 역할을 해 발전기의 안전한 일의 신뢰성을 개량하.

II. 검사자의 요점 paramter:

1. 입력 저항 100MΩ

2. 시험 전압: DC 0-30KV

3. 전압 정확도: 1.0%

4. 건전지: 6F22 9V

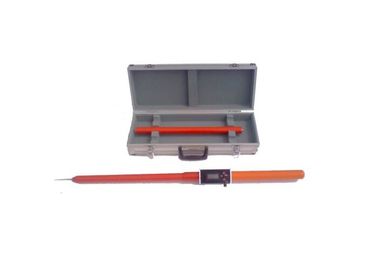

III. 검사자의 구조 그리고 표시

1의 손잡이 2의 란을 지상에 놓는 건전지 3
4, 맨 위 5의 길게한 관 6, 전압 분배 법칙 부속
7의 막대 조사 8의 전원 스위치 단추

주: 길게한 관은 3개 조각을 비치하고 있습니다, 그래서 통신수는 실제적인 분야에 따라 검출 거리를 길게할 수 있습니다.

IV. 시험 원리와를 사용하는 방법

1개의 시험 기준: 발전기의 고정자 코일 끝의 절연제 DC 시험 전압은 2배 정격 전압 및 누설입니다

                           현재는 1개 이상 microamperes가 아닙니다.

2. 시험 계기: ZGF-60KV/2mA DC 고전압 hipot 검사자 1set

                              FBG-II 발전기 표면 잠재적인 검사자 1set

                              microamperes를 보호하는 HV

3. 시험 원리:

직류 전압은 ZGF-60KV/2mA DC 고전압 hipot 검사자를 통해서 고정자 막대기에 적용됩니다, 막대기 절연제의 양 저항 Pρ는 표면 저항 ρσ 보다는 매우 더 크, 지상 전압은 아주 낮습니다. 철사 막대기에는 결점이 있는 경우에, 그것의 전압 배급은 두드러지게 변화할 것입니다. 절연제에 있는 결점이 있을 때, Ρρ는, 증가하는 결점 위치에 전압이 원인이 되는 절연제 전압 강하 감소 또한 줄입니다. 이렇게 FBG-II 검사자는 전압 변화 자료를 붙잡을 수 있고, 그 후에 거기 결점이 있다는 것을 재판합니다.

4.The 시험 방법:

첫째로 고정자를 가진 감기의 삼상 지도 밖으로 철사를 단락시키십시오, DC 고압 발전기는 감기에 전압을 2배 주사하고, 전압 및 현재는 발전기 잠재력 외부 교대 검사자 (FBG-II)에 의해 시험됩니다.

주: (FBG-II) 시험 막대의 접지선은 고전압 생성 장치의 접지선에 연결되어야 합니다.

5. 경고:

5.1. 포일 절연제 종이는 고정자의 끝에 감싸일 때, 단단히 감싸여야 하고, 그렇지 않으면 포일 종이를 betwwen 고정자의 격리 표면은 축전기를 형성할 것입니다. FBG-II의 측정 막대가 고정자의 감기와 접촉하여 일 때, 시험 가치에 잘못 판단 그리고 영향을 일으키는 원인이 되는 큰 방전 전류가 있습니다.

5.2. 끝은 감싸일 때, 선 막대 측과 물 인레트 측으로 분할되어야 하고, 양측의 간격은 3개 cm보다 더 중대합니다. 결점 문제를 알아내는 것은 1개의 측에서, 사실 이다 그래야, 주요 결점 점은 뿌리에 있고 고정자의 콘에는, 중간 부분의 측정 아무 뜻깊도 없습니다.

5.3는, FBG-II 검사자의 측정 막대도 연결된 마이크로 암페어 미터 디지털 방식으로 유형, 독서이어야 하고 보호하는 쉽게 이십시오

5.4는 고정자 케이싱, 그것의 하부에 시험하기 전에, 끝 합동 측정하기 쉽지 않습니다, 만족시키기 위하여 미리 밖으로 지도합니다 있습니다.

5.5, 이상한 슬롯 번호를 주목하고 피하는 것이 중요합니다 틀려.

5.6. 첫째로 위 테스트의 앞에 고정자에서 찬물을 완전하게 바람에 날리십시오.
