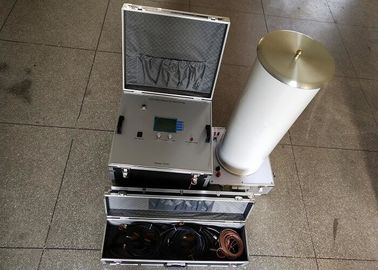

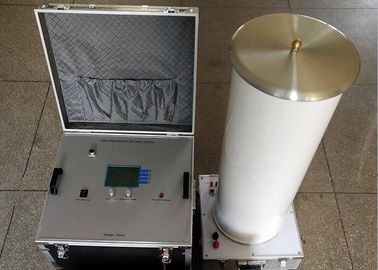

DC HIPOT 시험 장비 수냉식 발전기 누설 전류 시험기
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 용법: | 물 냉각하는을 가진 큰 발전기를 위한 DC hipot 시험 | Appliaction: | 발전기 시험 기계 |
|---|---|---|---|
| 맥스. 전압: | 80KV | 최대. 산출 현재: | 200mA |
| 최대. 출력 전력: | 16KW | 구성 요소: | 조정탁, DC HV 승압기, 시험 연결 철사 |
| 전원 공급 장치: | AC 380V±10% 삼상 4개의 철사; 50/60Hz | 정확도를 시험하십시오: | 1.5% (전면적) ±1 LSB |
| 잔물결 요인: | ≤3% | 무게: | 조정탁: 40kgs의 DC HV 승압기: 40kgs |
| 하이 라이트: | 고전압 절연 시험기,고전압 시험기 |
||
대용량 DC 고전압 발생기, 수냉식 발전기, 누설 전류 테스팅을위한 DC Hipot 테스터
I. 신청 :
FKSZG 시리즈의 대용량 DC 고전압 발생기 (DC hipot tester)는 "수냉식 발전기 누설 전류 시험기"로도 명명되며 수냉식 발전기 누설 전류 및 DC 전압 시험용으로 설계되었습니다. 수냉식 발전기 권선 전도 전류는 20-150mA 정도의 시험 전압에서 매우 큽니다. DC 고전압 발생기의 출력 용량이 충분하지 않으면 부스트 할 수 없습니다. 현재 국내 DC 고전압 시험기 출력 전류는 일반적으로 10mA 이내이며, 200mA 고전압 발생기의 출력 전류는 공백입니다.
설계 및 제조 지침 이데올로기는 다음과 같은 이유로 발생합니다.
1, 대형 수냉식 발전기 감기 전도 전류로 인해 20-150mA 정도의 시험 전압에서 매우 큽니다. DC 고전압 발생기의 출력 용량이 충분하지 않으면 부스트 할 수 없습니다.
2, 현재 국내 고압 테스터 출력 전류는 일반적으로 10mA 이내이며, 200mA 고전압 발생기의 출력 전류는 공백입니다.
3, 일반적인 고전압 전기 장비에 대한 DC 테스트, 침투 결함의 절연에서 찾을 수 있으며, 모터에 대해, 그것은 고유하게 국부 절연 결함 (고정자 코일 엔드 절연)을 찾을 수 있습니다,
4, 수냉식 발전기의 누설 전류를 정확하게 측정 할 수 있도록 FKSZG 시리즈의 특수 설계된 고전압 발생기는 다양한 간섭 전류 보상 회로 테스트를 통해 누설 전류와 수관 분극을 완전히 배제 할 수 있습니다 잠재적 인 간섭 영향, 실제로 테스트 샘플의 전류를 측정.
5.FKSZG 시리즈 DC 고압 발생기, 중간 주파수 전압 배증 회로. 최신 PWM 펄스 폭 변조 기술 및 고전력 IGBT 장치의 첫 번째 적용. 그리고 전자기 호환성 이론에 따라, 특수 차폐, 절연 및 접지 및 기타 조치의 사용. 그래서 DC 고전압 발생기는 높은 품질을 달성하고, 휴대용 및 손상없이 정격 전압 방전을 견딜 수 있습니다.
6. 테스트 발전기의 출력 전압을 기준으로 20KV (Un) 이상이며 현장 DC 고조 테스트 전압은 3Un = 60KV이며 수냉식 발전기 누설 전류는 일반적으로 200mA 미만입니다. 그래서 모델 FKSZG - 80KV / 200mA 테스트 세트는 약간의 마진을 유지하기위한 것입니다.
II. 기술적 인 특징들
FKSZG 시리즈 테스터는 수냉식 발전기 누설 전류 및 직류 전압 내성 시험을 위해 설계되었으며, 최신 PWM 펄스 폭 변조를 사용하여 중간 주파수 전압 회로의 원리를 개발 한 "저전압 차폐 방식"을 기반으로합니다 기술 및 고전력 IGBT 장치를 제공합니다. 그리고 전자기 호환성 이론에 따라, 특수 차폐, 절연 및 접지 및 기타 조치의 사용. 주요 기능은 다음과 같습니다.
1) 파워 박스와 이중 전압 실린더에 의해서만 장치의 전체 세트, 배선은 매우 간단합니다.
2) 전자 회로를 사용하여 전압을 제어하고 조절하며, 작동하기 쉽고, 편안합니다. 전압, 전류 등은 LCD에서 직접 읽히고 변환되지 않습니다.
3) 시험 절차 및 발전기의 상대 시험 표준의 요구 사항에 따라 설계된 타이밍 및 자동 단서 기능을 가지고있다.
4) 완벽한 과전압 및 과전류 보호.
III. 표준 참조
- IEC 60-1 고전압 시험 기술 1 부
- GB / T 16927.1 고전압 시험 기술 1 부
- IEC 60-1 : 고전압 시험 기술 제 2 부
- GB / T 16927.1 고전압 시험 기술 제 2 부
IV. 기술 파라미터
기술적 인 매개 변수 | 모델 : FKSZG- 80KV / 200mA |
| 전원 공급 장치 | AC 380V ± 10 % 3 상 4 선; 50Hz |
| 출력 전압 (kV) | 0-80 |
| 출력 전류 (mA) | 0-200 |
| 최대 출력 전력 (W) | 16000 |
| 제어 캐비닛 무게 (kg) / 치수 | 30kgs, 430mm * 430mm * 880mm |
두 배의 무게 전압 실린더 (kg) / 치수 | 40kgs, 460mm * 420mm * 465mm |
| 전압 측정 오류 | 1.0 % (풀 스케일) ± 1 LSB |
| 전류 측정 오류 | 1.5 % (풀 스케일) ± 1 LSB |
| 리플 계수 | ≤3 % |
| 조작 방식 | 작동 불 연속적으로 : 속도 부하 10 분 유지, 1.1 배속 전압에서 작동 : 10 분. |
| 환경 온도 | -15 ℃ -50 ℃ |
| 상대 습도 | 온도가 25 ℃ 일 때 ≤85 % (탈류 없음) |
| 해발 고도 | 2000m 이하 |
V. 선택 모델
모형 : FKSZG- 60KV / 200mA : 시험 한 발전기의 출력 전압을위한 시험 ≤ 15KV (Un)
모델 : FKSZG - 80KV / 200mA : 테스트 발전기의 출력 전압 ≤ 22KV (Un)
모델 : FKSZG- 90KV / 300mA : 테스트 한 발전기의 출력 전압 테스트 ≤ 25KV (Un)
모델 : FKSZG - 120KV / 300mA : 테스트 발전기의 출력 전압 ≤ 35KV (Un)

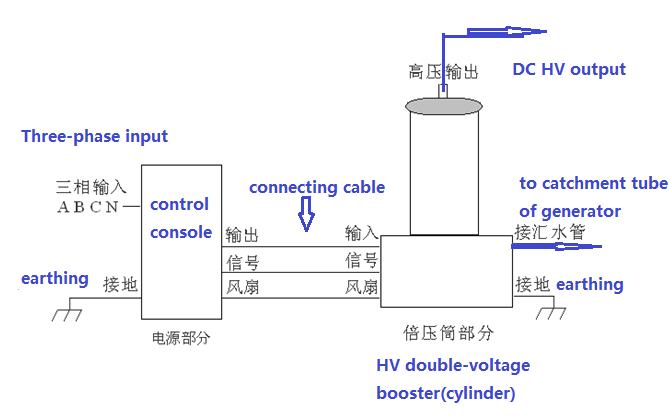

VI. 테스트 연결 그림
VII. 보급품 목록
| SN | 재료 이름 | 단위 | 수량 | 모델 | 비고 |
| 1 | 제어 콘솔 (DC hipot 테스트 세트의 호스트 컴퓨터) | 조각 | 1 | FKSZG-80KV / 200mA | |
| 2 | 고전압 이중 전압 실린더 | 조각 | 1 | ||
| 삼 | 모든 연결 전선과 케이블 | 세트 | 1 | ||
| 4 | 배출로드 | 조각 | 1 | 80KV | |
| 5 | 클램프 | 조각들 | 2 | 빨간색과 검은 색 |
