PD Free Ac 공진 테스트 세트, 부분 방전 테스트 장비 10pC 이상
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 원리를 시험하십시오: | 변하기 쉬운 빈도 울리는 회로 | 용법: | 유도된 전압 반항 및 부분적인 출력 시험 |
|---|---|---|---|
| 설계 특징:: | PD 자유로운 유형, 10pC 보다는 아니 더 많은 것 | 분대:: | V/F 전원, 흥분 변압기, 더 가벼운 모듈 시험 반응기 및 전압 분배 법칙 |
| 시험 빈도:: | 150Hz~200Hz 또는 20~300Hz | 의무 주기: | 90mints 또는 180의 박하 |
| 정확도를 시험하십시오: | 1.5% 이하 | 산출 파형: | 좋은 사인 파동 |
| 스페셜을 위한: | 큰 수용량 UHV 종류 전력 변압기를 위한 현지 시험 | 방법을 사용하는 반응기: | 시리즈 또는 와 동시에 연결에서 |
| 시험 기준:: | IEC60076-3-2013 | ||
| 하이 라이트: | 고전압 공진 시험 시스템,공진 시험 세트 |
||
PD 프리 공진 내전압 테스트 세트, 변압기 유도 전압 내성 및 부분 방전 테스트
I. 제품 설명 :

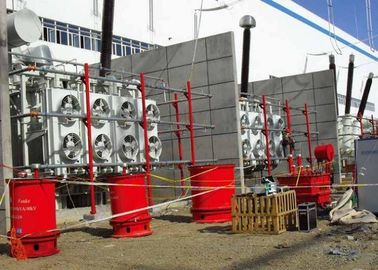

FKWJF 시리즈 시험 시스템은 주로 110KV 급 이상 전원 변압기의 현장 유도 전압 내압 및 부분 방전 시험에 사용됩니다. 이 시스템은 파워 트랜스포머의 철심 불포화 상태에서 테스트하는 동안 미세 사인파와 적절한 테스트 주파수 출력을 보장하는 PD 프리 푸시 - 풀 가변 주파수 전원 기술을 채택합니다.이 시스템은 장거리 XLPE 케이블 또는 HV GIS. 위 그림은 현장에서 220KV 전원 트랜스포머를 테스트하기 위해 Fanke가 만든 변압기 유도 전압 내압 및 부분 방전 테스트 시스템입니다.
유도 과전압 내전 테스트 (ACSD, ACLD, DVDF)라고도하는 유도 전압 내전 테스트 (IVWT)는 전력 변압기의 가장 중요한 유전체 테스트 중 하나입니다. IEC60076-3-2013에 따라 IVWT는 일상적인 테스트 및 수용 테스트에 필수적입니다. abobe 110KV 전원 변압기 용.
II. 해당 객체
- 110KV의 단 절연을 가진 변압기
- 220KV, 500KV, 750KV, 1000KV 급의 변압기.
- 적절한 직렬 공진 HV 리액터가 장착 된 경우 1000kv 이상의 GIS, 변압기, 스위치, 부싱 및 케이블에 대해 AC 전압 내성 테스트를 수행 할 수 있습니다.
III. 시스템 구성
- PD 프리 푸시 - 풀 가변 주파수 전원 및 관찰 및 제어 캐비닛,
- PD가없는 여기 트랜스포머,
- 손실 보상 시험 원자로,
- 부분 방전 시험기
- 커플 링 전압 분배기
- 필요한 테스트 액세서리
IV. 기술적 인 특징들
- 선형 전력 증폭기 회로 설계, 전체 사인파 출력, 작은 파도 왜곡.
- 다중 보호 기능은 방전 브레이크 다운 보호, 과전압 설정 보호, 출력 단락 보호, 널 위치 보호 시작, 브리지 암 증폭 루프 보호, 전력 곡선 보호 기능을 포함합니다. 위의 보호 작업의 모든 종류, 전압 출력은 즉시 주요 루프 전원 공급 장치가 인원, 테스트 개체 및 테스트 시스템의 안전을 보장하기 위해 차단됩니다 차단됩니다.
- 장치의 신호 소스는 전용 칩에서 생산되며, 출력 주파수 안정성은 0.0001Hz만큼 높을 수 있습니다. 출력 전압은 1 % 미만의 전압 불안정성을 보장하는 단일 칩으로 제어된다.
- 시험 전압 및 시간과 같은 시험 매개 변수의 설정 기능, 자동 및 수동 제어 방법.
- 전압 자동 안정화 조정 기능으로, 전압의 일정한 산출은 침전되는 범위 내의 주파수 조정 때.
- 광학 제어 및 절연 HV 및 저전압 제어 루프.
- 20 ~ 400Hz의 테스트 주파수 범위에서 연속적으로 조정 가능하며 공진 주파수의 자동 검색 기능이 있습니다. 다단계 주파수 탐지를 설정할 수 있습니다.
- LCD 디스플레이 및 다중 로터리 마우스 제어, 친숙한 휴먼 - 컴퓨터 인터페이스, 조작 및 와이어 드로잉을위한 간단하고 편리한.
- 가변 주파수 전원은 반투명 자기장에 의해 차폐되어 전계의 반발 방지 기능을 가지며 측정 정확도와 안정성을 보장합니다.
- 이 장치는 특별한 테스트 차량과 컨테이너를 함께 장착 할 수 있습니다.
V. 일반 기술 데이터 :
1 가변 주파수 전원 용량 : 3kW ~ 450kW (시스템 모델에 따라 선택 가능);
2 정격 입력 전압 : 3 상 380V ± 10 %, 50Hz
3 시험 시스템의 정격 출력 전압 : 최대 1200KV까지 (특별 사양은 주문 제작 가능)
4 시험 시스템의 정격 출력 전류 : 주문 제작 가능
5 출력 시험 주파수 : 20-400Hz
6 PD 레벨 자체 : ≤ 5pC 정격 출력 전압
7 출력 파형 : 표준 사인파, 파형 편차 요소 ≤ 1 %
8 출력 전압의 불안정성 정도 : ≤ 1.0 %
9 출력 주파수의 불안정성 정도 : ≤ 0.05 %
10 소음 레벨 : ≤ 65dB
11 절연 등급 : 출력 / 입력 단자 접지 ≥ 3kV / AC / 1min
12 듀티 사이클 : ≥ 3 시간 (특별 주문은 주문 제작 가능)
13 허용 온도 상승 : 정격 부하에서 3 시간 연속 사용, 70K 이하
참고 : 특별 사양. 주문으로 만들 수있다.
