810KVA 고전압 테스트 키트, 35KV 및 132KV Hv 케이블 테스팅 장비 30-300Hz
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 원리를 시험하십시오: | 변하기 쉬운 빈도 울리는 회로 | 품목을 시험하십시오: | 52KV, 132KV의 밑에 AC 반항 전압 시험 |
|---|---|---|---|
| Max.Capacity: | 810KVA | 맥스. 전압: | 54KV, 135KV |
| 설계 특징: | 현지 임명 및 시험을 위해 휴대용 유형, 더 가벼운 일체 성형 무게, 특별한 | 분대:: | V/F 전원, 흥분 변압기, 더 가벼운 모듈 시험 반응기 및 전압 분배 법칙 |
| 주파수를 시험하십시오: | 30-300HZ | 의무 주기: | 60의 박하 |
| 정확도를 시험하십시오: | 1.5% 이하 | 산출 파형: | 좋은 사인 파동 |
| 케이블의 길이를 시험하십시오: | 35KV 케이블의 5km, 132KV 종류의 1km | 테스트 표준: | IEC 60060-1:2010; GI, XLPE 케이블을 위한 IEC 60840:2011를 위한 IEC 62271-203:2011; |
| 하이 라이트: | 고전압 공진 시험 시스템,공진 시험 세트 |
||

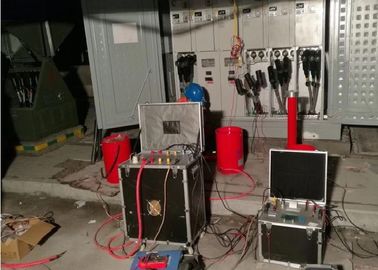

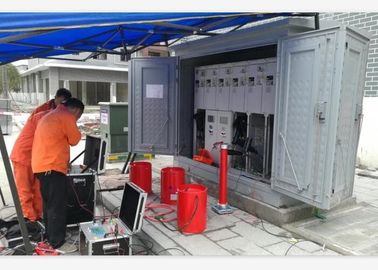

휴대용 가변 주파수 공진 내전압 테스트 세트, 35KV 및 132KV 케이블 테스트 용
I. 제품 사용 :
이 테스트 세트 모델 CHX-810KVA / 54KV, 135KV는 가변 주파수 공진 회로 기술을 사용하여 35KV 및 110KV 클래스 XLPE 케이블 현장 AC 내전압 테스트 용으로 설계되었습니다. 가장 높은 테스트 전압은 54KV 또는 135KV보다 높지 않습니다. 시험 주파수 : 30-300Hz; 듀티 사이클은 60mints 이상이다. 고객이 1km 내에서 5km 및 132KV 급 내 XLPE 케이블 35KV에 대한 AC 내전압 시험에 대한 예방 시험 또는 양수 시험을 수행하는 데 도움을 줄 수 있습니다.
세트의 테스트 범위는 다음과 같습니다.
1. 35kV / 300mm2 케이블의 5km, 시험 된 용량 ≤0.97uF, 시험 주파수 30-300Hz, 시험 전압 52kV, 시험 시간 60min.
2, 132kV / 630mm2 케이블 1km , 테스트 커패시턴스 ≤ 0.201uF, 테스트 주파수 30-300Hz, 테스트 전압 128kV, 테스트 시간 60 분.
II. 일반 기술 데이터
- 정격 용량 : 810kVA;
- 입력 전원 : 3 상 380V 전압, 주파수는 50Hz;
- 정격 전압 : 54kV; 135kV;
- 정격 전류 : 15A; 6A;
- 작동 주파수 : 30-300Hz;
- 장치 출력 파형 : 사인파
- 파형 왜율 : 출력 전압 파형 왜율 1 % 이하;
- 작동 시간 : 정격 부하에서 연속 60 분 허용; 과압 1.1 배 1 분;
- 온도 상승 : 정격 부하에서 60 분간 연속 운전 후 온도 상승 ≤65K;
- 품질 요소 : 장치 자체 Q≥30 (f = 45Hz);
- 보호 기능 : 테스트 된 제품에 대한 과전류, 과전압 및 테스트 제품 플래시 오버 보호 (자세한 내용은 가변 주파수 전원 공급 장치 섹션 참조).
- 측정 정확도 : 시스템 유효 값 1.5;
III. 주요 구성 요소 :
| SN | 구성 요소 이름 | 종류 및 사양 | 수량 | 각 무게 | 각 측정 기준 |
| 1 | 가변 주파수 전력 | FKVF-30kW / 380V | 1 조각 | 35kgs | 480 * 480 * 520mm |
| 2 | 여자 변압기 | CQSB (J) -30kVA / 2.5KV, 5KV | 1 조각 | 130kgs | 550 * 550 * 580mm |
| 삼 | HV 공진 시험 반응기 | CHX (kf) -81kVA / 27kV / 34H | 10 조각 | 75kgs | D480 * H520mm |
| 4 | 용량 성 분배기 | TRF-150kV / 2000pF | 1 세트 | 30kgs | D200 * H1250mm |
| 5 | 특수 테스트 액세서리 | 1 세트 |
IV. 테스트 priciple :
VF : 가변 주파수 전원 T : 여자 변압기
L : 시험용 원자로 Cx : 시험 장비 MOA1 : 피뢰침
C1, C2 : 전압 분배기 (C1은 고전압 암, C2는 저전압 암)
V. 주요 측정 및 제어 소프트웨어 패널 :
참고 : 이것은 매개 변수 설정을 시작하기 전에 소프트웨어 패널입니다
VI. 액세서리
- 스토리지 액세서리 액세서리 박스
- 전원 입력 케이블
- 전원 출력 케이블
- 변압기의 출력 케이블
- 시스템 접지 케이블
- 반응기의 병렬 케이블
- HV 측정 케이블 (전압 분배기의 신호 출력 케이블)
- HV 출력 케이블 (원자로 분리, 분배기와 시험 대상물)
- 절연지지베이스
- 135KV 테스트를위한 코로나 링
- 최종 시험 성적서, 품질 인증서, 사용 설명서 및 포장 목록이 제공됩니다.
VII. 기타 옵션 모델
1. GIS 현장 테스트
| 모델 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 신청 (45Hz 출발부터) |
| CHX-135KVA / 135KV | 27KV * 5 | 1A | 135KVA | 72.5KV 이하 GIS |
| CHX-270KVA / 135KV | 27KV * 5 | 1A | 135KVA | 72.5KV 이하 GIS |
| CHX-216KVA / 216KV | 27KV * 8 | 1A | 216KVA | 123KV 이하 GIS |
| CHX-270KVA / 270KV | 27KV * 10 | 1A | 270KVA | 145KV 이하 GIS |
| CHX-275KVA / 275KV | 275KV | 2A | 275KVA | 170KV 이하 GIS의 경우 |
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||
2. 45KV XLPE 케이블 현장 테스트
| 모델 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 최대 응용 프로그램 |
| CHX-108 / 54 | 54KV | 2A | 108KVA | 45kV 케이블 ≤1km |
| CHX-216 / 54 | 54KV | 4A | 216KVA | 45kV 케이블 ≤2km |
| CHX-324 / 54 | 54KV | 6A | 324KVA | 45kV 케이블 ≤3km |
| CHX-432 / 54 | 54KV | 8A | 432KVA | 45kV 케이블 ≤4km |
| CHX-540 / 54 | 54KV | 10A | 540KVA | 45kV 케이블 ≤5km |
| CHX-1080 / 54 | 54KV | 20A | 1080KVA | 45kV 케이블 ≤10km |
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||
3. 66KV XLPE 케이블 현장 시험
| 모델 | 정격 전압 | 정격 출력 전류 | 정격 출력 용량 | 최대 응용 프로그램 |
| CHX-160 / 80 | 80KV | 2A | 160KVA | 66kV 케이블 ≤0.5km |
| CHX-320 / 80 | 80KV | 4A | 320KVA | 66kV 케이블 ≤1km |
| CHX-640 / 80 | 80KV | 8A | 640KVA | 66kV 케이블 ≤2km |
| CHX-960 / 80 | 80KV | 12A | 960KVA | 66kV 케이블 ≤3km |
| CHX-1280 / 80 | 80KV | 16A | 1280KVA | 66kV 케이블 ≤4km |
| CHX-1600 / 80 | 80KV | 20A | 1600KVA | 66kV 케이블 ≤5km |
| CHX-3200 / 80 | 80KV | 40A | 3200KVA | 66kV 케이블 ≤10km |
| CHX-9600 / 80 | 80KV | 120A | 9600KVA | 66kV 케이블 ≤20km |
| 특별 요구 사항은 주문으로 만들 수 있습니다. | ||||
VIII. XLPE 케이블 용 IEC 60840 : 2011의 현장 절연 테스트 표준 표
