무 전원 케이블 식별 시험기, 고전압 시험기 ISO9001 승인
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 전원이 꺼져 있는 케이블 ID 검사자 | Appilcation: | 고전압 케이블 단계 순서 ID |
|---|---|---|---|
| 하이 라이트: | 교류 고전압 시험 세트,지하 케이블 탐지기 |
||
무 전원 케이블 식별 테스터, 케이블 식별자, 고전압 케이블 위상 시퀀스 식별
I. 제품 소개

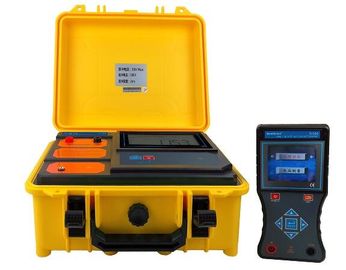

S180 케이블 식별자는 전원 케이블 엔지니어와 케이블 작업자가 케이블 식별과 관련된 기술적 문제를 해결할 수 있도록 설계되었습니다. 사용자는 계측기를 통해 여러 케이블에서 대상 케이블 중 하나를 정확하게 식별하고 실수로 케이블을 절단하여 심각한 사고를 일으키는 것을 방지 할 수 있습니다. 케이블 식별은 케이블의 양쪽 끝에서 시작하여 케이블 양끝의 이중 숫자가 정확한지 확인해야합니다. 현장 직원의 기억력이 얼마나 신뢰할 수 있든 전문적인 장비의 식별을 대신 할 수는 없습니다. 이 제품은 전원이 차단 된 케이블의 현장 식별에만 적합합니다. 전원 코드에 케이블 식별자를 연결하는 것은 엄격히 금지되어 있습니다! 이 계측기는 송신기, 수신기 및 유연한 전류 클램프로 구성됩니다.
송신기는 펄스 전류 원리를 사용하여 펄스 전류 신호를 케이블 코어에 주입합니다. 이 전류는 수신기 및 유연한 전류 클램프에 의한 탐지 및 식별을 위해 표적 케이블 주위에 전자기장을 생성합니다. 전류는 방향성을 가지므로 검출도 방향성을 갖습니다. 트랜스미터는 폴리 프로필렌 플라스틱을 원료로 사용하여 작은 밀도, 강도, 강성, 경도, 내마모성, 내열성 및 절연 성능을 가진 새로운 복합 필러를 하나의 사출 성형물에 추가하여 통합 된 특수 도구 상자 디자인을 채택합니다. 캐비닛은 약 200kg의 압력을 견딜 수 있으며 호스트 대형 LCD는 배터리 잔량을 실시간으로 표시하며 흰색 백라이트와 전송 신호의 동적 신호는 한눈에 명확합니다.
리시버는 현재 관련 정보를 동적으로 표시하는 3.5 인치 컬러 LCD 화면이있는 휴대용 장치입니다. 내장 고속 마이크로 프로세서, 실시간 자동 감지 및 대상 케이블 식별; AC 전압 감지 기능, 범위 AC 0.01V ~ 600V (50Hz / 60Hz).

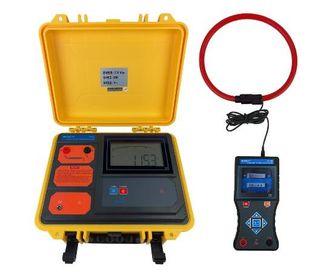

유연한 전류 클램프는 두꺼운 케이블이나 불규칙한 모양의 도체에 대해 송신기에서 생성 된 펄스 전류를 신속하게 식별 할 수있는 우수한 과도 추적 기능이있는 로크웰 코일입니다. 죠우의 내경은 약 200mm이며 φ200mm 이하의 케이블은 클램프 할 수 있습니다. 테스트 할 라인을 분리 할 필요가 없으며, 비접촉 측정이 안전하고 빠릅니다.
특별 참고 사항 :이 계측기의 설계 원리에 따르면 케이블 식별자는 대상 케이블이 정전 인 케이블에만 국한됩니다. 사용하기 전에 대상 케이블이이 범위에 속하는지 확인하십시오. 식별 할 때는 기기의 송신기와 핸드 헬드 수신기를 모두 사용해야합니다.

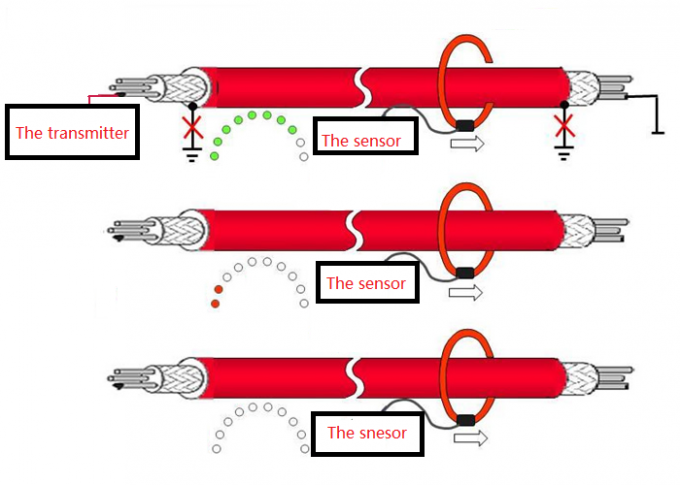

II. 제품 원리
III. 기술적 인 특징들
1. 벤치 마크 조건 및 근로 조건
| 함유량 | 벤치 마크 조건 | 근무 조건 |
| 주변 온도 | 23 ℃ ± 1 ℃ | -10 ℃ ~ 40 ℃ |
| 환경 적 젖음 | 40 % ~ 60 % | <80 % |
| 측정 된 전압 주파수 | 50Hz ± 1Hz | 10Hz ~ 1000Hz |
수신기 작동 전압 | 7.4V ± 0.5V | 7.4V ± 1V |
| 송신기 작동 전압 | 11.1V ± 0.7V | 11.1V ± 1.5V |
| 외부 전기장, 자기장 | 피해야합니다 | |
| 테스트 할 케이블 위치 | 테스트중인 케이블은 턱의 대략적인 기하학적 중심에 있습니다 | |
2. 송신기 사양
| 기능들 | 전류 펄스 신호 생성; 잔여 배터리 전압 표시 |
| 전원 공급 장치 | DC 12.6V 대용량 충전 용 리튬 배터리, DC 충전 인터페이스, 약 8 시간 동안 연속 작동 |
| 디스플레이 모드 | 배터리 잔량이 큰 LCD 표시, 흰색 백라이트 |
| 펄스 전압 | 500V |
| 펄스 전류 | 맥스. 30A (루프 저항 값에 따라 다름) |
| 펄스 주파수 | 40 회 / 분 |
| 펄스 폭 | 2ms |
| 시험 선 길이 | 3m |
| 작동 온도 | -25 ~ 60 ℃ |
| 저장 조건 | -20 ℃ ~ 50 ℃, ≤95 % RH, 비 응축 |
| 치수 | 320mm × 275mm × 145mm |
| 무게 | 2.5kg |
| 배터리 전원 | 배터리 전압이 9.5V보다 낮을 때 배터리를 생각 나게하십시오. |
| 단열재 | 계측기와 외피 사이의 ≥100MΩ |
| 표준 채택 | IEC61010-1 CAT Ⅲ 600V, IEC61010-031, IEC61326 |
3. 수신자 사양
| 용법 | 현재 맥박 신호를 검출하십시오; AC 전압 측정 |
| 전원 공급 장치 | DC 7.4V 대용량 충전 용 리튬 배터리, USB 충전 인터페이스, 약 8 시간 연속 작동 |
| 정격 전류 | 최대 약 180mA |
| 디스플레이 모드 | 3.5 인치 트루 컬러 LCD 디스플레이, 동적 디스플레이 신호 강도 |
| 치수 | 호스트 기기 : 207mm × 101mm × 45mm |
| 유연한 전류 클램프 : 와이어 직경은 약 12.5mm | |
| 플렉시블 전류 클램프의 코일 내경 | φ200mm |
선 길이 | 플렉시블 코일 리드 길이 : 2m |
| 전압 테스트 차트 펜 길이 : 1m (검정과 빨강 각각 하나씩) | |
| 감지 범위 | 코일은 루프 저항이 0 ~ 2kΩ 인 펄스 신호를 감지 할 수 있습니다. |
| 전압 테스트 범위 | AC 0.01V ~ 600V (50Hz / 60Hz) |
| 전압 테스트 정확도 | ± 1 % ± 1dgt |
| 탐지율 | 약 1 초 / 시간 |
| 게인 조정 | 레벨 5, 왼쪽 및 오른쪽 화살표 키를 눌러 신호 배율을 조정하십시오 |
| LCD 밝기 | 위쪽 및 아래쪽 화살표 키를 눌러 LCD 백라이트의 밝기를 조정하십시오 |
| 자동 종료 | 전원을 켠 후 약 15 분이 경과하면 미터가 자동으로 종료되어 배터리 소모를 줄입니다. |
| 배터리 전압 | 배터리 전압이 6.5V보다 낮 으면 배터리 전압이 낮아지고 배터리가 충전되었음을 알리는 기호가 표시됩니다. |
| 작동 온도 및 습도 | -10 ℃ ~ 40 ℃; 80 % 이하 Rh |
| 보관 온도 및 습도 | -10 ℃ ~ 60 ℃, 70 % Rh 이하 |
| 무게 | 호스트 기기 : 370g (배터리 포함) |
| 전류 클램프 : 172g | |
| 단열재 | 계측기와 외피 사이의 ≥100MΩ |
| 표준 채택 | IEC61010-1 CAT Ⅲ 600V, IEC61010-031, IEC61326 |

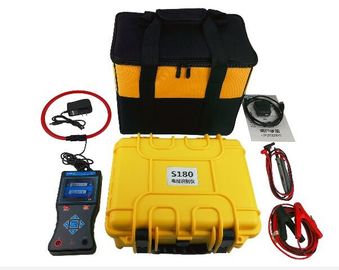

IV. 구성
송신기 1 세트
수신기 센서 1 세트
툴킷 1 세트
테스트 라인 2 개 (빨간색과 검은 색)
유연한 전류 클램프 1 개
9V USB 충전기, 충전 케이블 1 세트
12.6V 충전기 1 개
7.4V 리튬 배터리 1 그룹 (테스터 내부)
11.1V 리튬 배터리 1 그룹 (테스터 내부)
설명서, 보증서, 인증서 1 세트
