| 원리: | 전형적인 LC 시험 회로 | Appilcation: | 위치에 AC 반항 전압 시험 |
|---|---|---|---|
| Max.Capacity: | 맞추다 | Max.Voltage: | 맞추다 |
| 설계 특징: | 실린더와 모듈 형식 시험 반응기 | 주파수를 시험하십시오: | 20-300Hz |
| 의무 주기: | 60의 박하 또는 OEM | 산출 파형: | 좋은 사인 파동 |
| 주문된 방법: | 성분은 따로따로 주문될지도 모릅니다 | ||
| 강조하다: | 교류 고전압 시험 세트,고전압 케이블 식별자 |
||
AC 공진 시험 세트, 고전압 케이블 시험 장비, AC 내전압 시험 세트
I. 신청 :
AC 공진 시험 세트는 가변 주파수 및 가변 인덕턴스 공진 시험 시스템으로 분류 할 수있는 적용 내전압을위한 고전압 케이블 시험 장비의 일종입니다. 전자는 테스트 주파수를 조절하여 공진을 조정하고 후자는 조정 가능한 인덕턴스를 조정합니다. 다른 조절 모드는 동일한 목적, 즉 작은 용량의 전원 공급 장치를 입력하여 테스트 대상에 대한 대용량 출력을 얻을 수있게합니다.
XLPE HV 케이블과 같은 대용량 시험 대상의 경우, XLPE 절연 전선의 수용 시험으로 전원 주파수 또는 접근 주파수 AC 전압 내전 시험을 채택하는 가장 큰 어려움은 전원 공급 장치 및 대용량 장비가 필요하다는 것입니다. 예를 들어, 커패시턴스가 0.188uF / kM 인 630mm2, 110kV XLPE 케이블이 주어지면 케이블 길이가 3kM 인 경우 각 케이블의 테스트 매개 변수는 2.9MVA / 128kV / 22.7A입니다. 그렇다면 전통적인 방식으로 현장 테스트를하는 것은 불가능하다는 결론이 있습니다. 그러나 가변 주파수 공진 시험 시스템에서는 시험 주파수를 한 손에 떨어 뜨리고 다른 하나는 높은 Q (Quality Factor)로 입력 전원 공급 장치의 요구 용량은 시험 전원의 1 / Q이므로 극적으로 감소합니다 시험 장비의 부피와 무게는 현장 시험에 이상적입니다.
Fanke 회사는 OEM 서비스를 포함한 다른 고객의 테스트 요구 에 따라 그러한 장비의 사용자 정의 유형을 테스트 장비 의이 유형의 제조 경험의 오랜 세월을 소유하고, 세트의 구성 요소는 또한 별도로 주문할 수 있습니다.
II. 가변 주파수 의 AC 공진 시험 세트 의 주요 부품
1. 절연 변압기

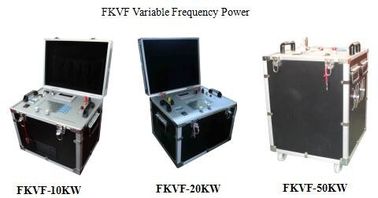

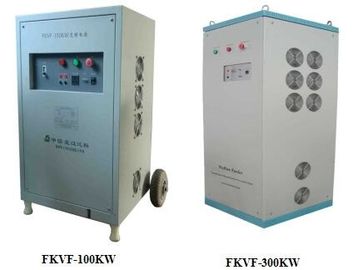

2. 가변 주파수 전원
3. 여자 변압기
4. HV 테스트 반응기 그룹 (공진 인덕터)
5. 전압 분배기
6. 옵션 파트
6.1 부하 커패시터
6.2 HV 댐핑 차단 인덕터
노트 :
1).로드 콘덴서는 작은 부하 라인이 테스팅 중이거나 테스트 부하를 제어하기 위해 아날로그 부하가 필요한 경우 선택적으로 사용할 수 있습니다.
2). 테스트 반응기는 다른 시험 대상 범위 또는 요구되는 고객에 따라 각 정격 전압에 대해 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV가되도록 생산 될 수있다. 최대 각 HV 리액터의 정격 전류는 1 ~ 5A, 10A, 15A, 20A, 25A, 30A가 될 수 있습니다.
VF : 시험 회로의 제어 및 측정 부분 인 가변 주파수 전원 공급원.
T : HV 시험 원자로에 대한 여자 전압을 제공하는 여기 변압기
L : LC 회로의 공진 인덕턴스이며 시험 전압을 생성하는 시험용 반응기
Cx : 테스트 장비
MOA1 : 번개 어 레스터는 여자 변압기의 보호 부품입니다.
C1, C2 : HV 전압 측정 부인 분압기 (C1은 고전압 암, C2는 저전압 암)
III. 적용된 테스트 개체 범위
장점 및 특징 :
필드 테스트 수치

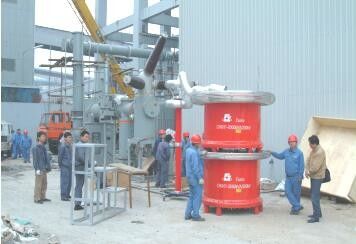

참고 : Fanke의 주파수가 가변적 인 750KV / 5A AC 공진 시험 세트 500KV 변전소에서 고전압이 내전압으로 수행됩니다
