지하 케이블 오류 거리 탐지기, 배전선 오류 감지기 8G 저장

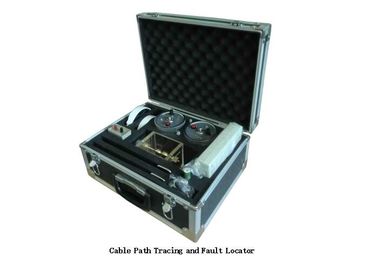

지하 케이블 경로 및 케이블 오류 거리 탐지기, 배포 케이블 오류 검출기

I. 신청 :

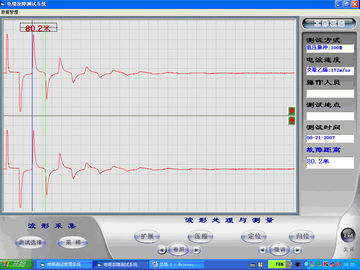

FKDL2000 케이블 결함 거리 로케이터는 테스트 호스트, 케이블 경로 추적 신호 생성기, 케이블 추적 경로 신호 수신기 및 케이블 결함 탐지기 등을 감지하는 결함에서 만들어진 통합 시험 장치의 일종입니다. 통합 컴퓨터를 포함한 호스트 컴퓨터, 저전압 펄스 발생기 및 데이터 프로세서는 장애 거리를 테스트하고 케이블 길이 및 케이블에서 전파 전파 속도를 측정하는 데 사용됩니다. 경로 신호 발생기에서 생성 된 주파수 30KHz 및 진폭 피크 30V의 사인파 신호는 케이블 경로를 찾는 데 사용됩니다. 경로 신호 수신기는 신호 경로를 수신하는 데 사용되며 케이블 루우 딩을 찾고 케이블 매장 깊이를 계산하는 데 사용됩니다 . 오류 위치 지정자는 오류 정 확한 위치 지정에 사용됩니다. 검출 방법은 3 종류의 LV 임펄스 방식, 임펄스 HV 플래시 오버 방식, 다중 펄스 방식이 있습니다. 선택 품목 인 DC 고전압 부스터 및 제어 캐비닛은 손상된 절연체를 확대하고 쉽게 수리 할 수 ​​있도록 내압을 제공하는 데 사용됩니다.

통합 시험 장비 는 35KV 이하의 다양한 전압 레벨에서 케이블 결함을 시험 할 수있다. 그것은 다른 케이블 섹션, 다른 유전체 및 다른 케이블 재료의 케이블 결함을 테스트 할 수 있습니다. 개방 회로 케이블 오류, 단락 케이블 오류, 저 저항 케이블 오류, 고 저항 누설 케이블 오류 및 고 저항 플래시 오버 케이블 오류를 테스트 할 수 있습니다.

II. 기술 지표 :

1, 고장 측정 시스템

• 동축 통신 케이블 및 전화 케이블의 여러 가지 유형의 전원 케이블 및 개방 회로 또는 단락 오류를 테스트합니다.
• 테스트 된 케이블 클래스 : 35KV 이하
• 길이가 알려진 케이블의 전파 전파 속도를 측정합니다.
• 측정 거리 : 16km 이상
• 시스템 오류 : 1m 미만
• 샘플링 주파수 : 25 MHz
• 최소. 해상도 : 0.2m
• 사각 지대 : 16m 미만
• 전원 : DC 12V
• 무게 : 5kg

2, 케이블 추적 경로 신호 생성기 파트

• 신호 출력 주파수 : 30 KHz
• 진동 방식 : 쵸핑
• 출력 : 30W
• 전력 : 220V ± 10 %
• 무게 : 4kg

3, 케이블 오류 탐지기 부분

• 측정 감도 : 50Ω의 내부 저항을 갖는 신호 소스는 300Hz 신호를 출력하고, 출력은 2V이고 신호 대 잡음비는 20 : 1보다 우수한 경우 로케이터는 10μv 미만의 신호를 입력합니다.
• 임피던스 입력 : 1.2KΩ 이상
• 2 × 2000Ω의 이어폰
• 작동 전압 : DC 9V ± 10 %
• 주위 온도 : -20 ℃ ~ 70 ℃

4. 기타 기술 데이터

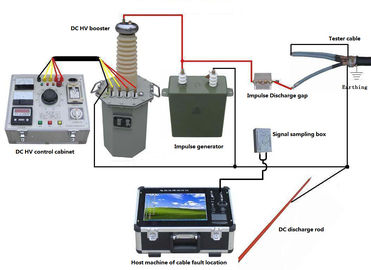

III. 구성 :

• FKDL 케이블 고장 테스트 시스템 (1 세트)
• FKDL 경로 신호 발생기 (1 세트)
• 경로 신호 수신기 (1 개)
• FKDL 오류 탐지기 (1 개)
• 현재 샘플링 캐비닛 (1 개)
• 방전 구체 갭 (1 세트)
• 이어폰 (2 개)
• DC 임펄스 커패시터 (1 세트)
