내구성있는 전기 테스트 도구 조정 가능한 AC Hipot 테스트 방전 보호 간격

방전 보호 갭, AC Hipot 테스트 방전 보호 유닛, 고전압 테스트 보호

I. 제품 설명

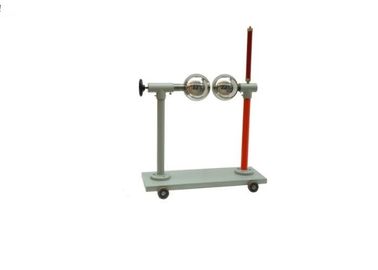

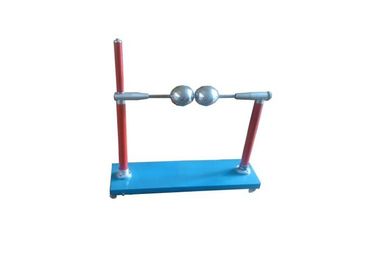

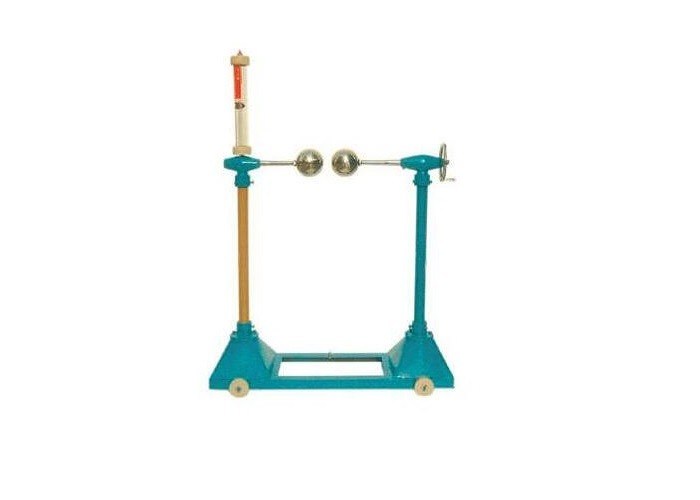

DPG 시리즈 고전압 방전 갭은 동일한 직경을 가진 한 쌍의 구리 갭 전극입니다. 고전압 시험 변압기, 제어반, 전압 조정기, 방수 시험 장치와 함께 작동 할 때, AC / DC 전원 주파수 고전압 시험에서 시험 대상, 운전자 및 시험 세트에 고전압 방전 보호 장치를 사용할 수 있습니다 회로. 그런 다음 테스트 안전을 보장하십시오.

II. 디바이스 구조의 주요 구성 요소

• 모바일 기반,
• 절연 된 분기 파이프,
• 구리 공,
• 틈새 거리 조절 샤프트 또는 핸들
• 보호 내수성

III. 일하는 원리

공기는 일정한 전계 강도의 작용하에 자유롭게 충돌 할 수 있습니다. 균일하거나 약간 불균일 한 전기장 하에서의 에어 갭의 방전 전압은 갭 거리와 일정한 관계가있다. 따라서 볼 갭은 고전압 방전 보호를 위해 갭 방전을 사용할 수 있습니다. 볼 갭은 동일한 직경을 가진 한 쌍의 금속 볼로 구성됩니다. 볼 갭 직경 (D)이 볼 갭 거리 (L)보다 큰 경우, 볼 갭 전계는 기본적으로 약간 불균일 한 전계이다. 방전 전압은 볼 갭의 거리에 의해서만 결정됩니다.

IV. 기술 파라미터

1. 방전 방전 간격 : 샤프트 또는 핸들로 조정 가능

2. 옵션 모델 및 볼 갭 직경 : φ50, φ100, φ150, φ200, φ300

3. 맥스. 방전 보호 전압 :

모델 : 50KV 까지 DPG- φ50

모델 : 100KV 까지 DPG- φ100

모델 : 150KV 까지 DPG- φ150

모델 : 200KV까지 DPG- φ200

모델 : 300KV까지 DPG- φ300
