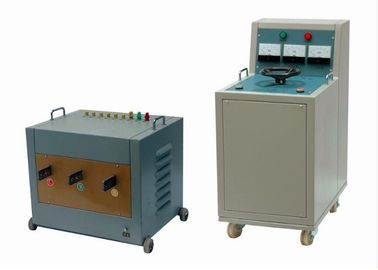

대형 2 차 전류 주입 테스트 세트 전기 테스트 장비 스플릿 유형

대형 전류 주입 테스트 세트, 2 차측 전류 주입 테스트 세트, 스플릿 유형, 짧은 시간 작동

I. 제품 설명

DDG 시리즈 대 전류 주입 시험 세트는 발전기, 변전소, 전기 제품 공장 및 과학 연구, 시험실 등에 사용되는 무거운 전류 발전기의 일종입니다. 짧은 시간 동안 작동하거나 작은 볼륨, 가벼운 무게, 좋은 성능, 분해가 용이 한 순서로 작동합니다. 또한 테스트 세트는 과전류 발생기, 2 차 전류 주입 테스트 세트 또는 1 차 전류 주입 테스트 세트라고도합니다.

대용량 시험 세트는 전압 조정 제어 박스와 큰 전류 테스트 와이어가있는 대용량 발전기로 구성됩니다. 짧은 시간의 전류가 필요할 때 MCCB, ACB, 버스 바 및 다양한 전류 트랜스포머를 테스트하는 데 주로 사용됩니다. 그것은 널리 전력, 철도, 석유 화학, 야금 및 광산 기업의 연구, 생산 및 전기 테스트 사이트에 사용됩니다. 정격 전류에서 연속 출력 최대 시간은 일반적으로 5mints / 10mints 이상 떨어져 있습니다.

II. 응용 분야 :

• 현재 충격 시험 MCCB, ACB, 버스 바 및 다양한 CT
• CT / PT 및 기타 전기 장비에 대한 현재 교정 필드.
• 전류 temperatire 상승 시험
• 스위치, 차단기, 전류 릴레이 작동 테스트
• 플레이트 형 암페어 미터, 클램프 미터, 전류 트랜스포머에 대한 교정

노트 :

• 휴대용 구조, 출력 전류량 조절, 전류 양방향 측정 및 직접 읽기
• 사용자의 요청에 따라 다른 출력 전류 표준을 만들 수 있습니다.
• 오랜 기간 동안 주문할 수 있습니다.

III. 현재 부스터의 종류

• 단상 3000A 용 1 체형
• 단상 전류 출력
• 3 상 전류 출력

IV. 범용 제어 기능

1. 디지털 디스플레이
2. 높은 명중률
3. 높은 해상도;
4. 자동 타이밍
5. 완전 보호
6. 경보
7. 자동 타이밍

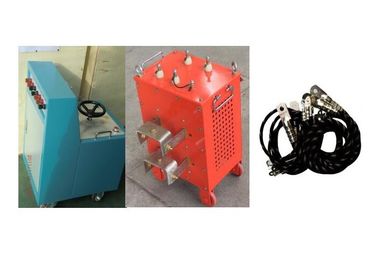

V. 한 세트의 주요 구성 요소

• 전압 조절 제어 캐비닛,
• 대전류 부스터
• 대형 전류 연결 케이블 (옵션)

VII. 기술 분야 :

1. 출력 : 주문, 사인파,
2. 용량 : 주문 제작
3. 타이밍 범위 : 0-999S
4. 소요 시간 : 정격 용량에서 5 분
5. 입력 전압 : AC220V 또는 380V ± 10 % 50 / 60Hz ± 1
6. 주위 온도 : -8 ℃ ~ 50 ℃
7. RH : 85 %, 이슬 맺힘 없음
8. 해발 : 1000 미터 이하

9. 출력 전압 : 3V, 6V

10. 정격 출력시 연속 출력 최대 시간 : 5mints on / 10mints 이상.

11. 출력 파형 : 출력 전류는 작은 글리치가있는 표준 사인파로 전력 시스템 요구 사항 지수 표준보다 우수하며 리플 계수는 0.3 % 미만입니다.

12. 측정 정확도 : 0.5 이상. 현재의 전압계는 실제 유효 값, 높은 정밀도 및 높은 안정성을 보여줍니다.

13. 출력 전류 모드 : 실제 유효 값은 지속적으로 조정 가능합니다.

14. 전류 안정성 : 0.5 % 이상

15. 배선 방법 : 요구 사항에 따라

16. 보호 설정 : 과전류, 제로 위치 보호

17. 기능 : 전기 모터 구동 전압 조절, 전류 상승 및 하강, 타이머 사용, 타이밍 이후 알람.

VIII. 기술적 인 특징들
