자동 범위 조정 지하 케이블 탐지기, 송신기가있는 고급 와이어 트레이서

지하 케이블 탐지기, 케이블 단락 회로 오류 테스터, 고급 와이어 트레이서

I. 제품 소개

전기 기술자는 종종 케이블이나 배선을 추적 할 필요성에 직면하고, 어떤 퓨즈가 연결되어 있는지 결정해야합니다. 특정 회로에 금속 파이프, 히트 파이프 또는 지하 케이블을 식별하고 추적합니다. 케이블 탐지기는 사용자 지원이 될 수 있습니다.

MS6818 시험기는 통신 케이블, 전원 케이블, 금속 파이프 등의 구성 및 유지 보수에 널리 사용되는 신호 송신기와 수신기로 구성됩니다. 전류 및 전압 전도 케이블, 전기 회로, 도관, 물 및 가열 파이프 라인, 퓨즈, 스위치를 모두 배치 할 수 있습니다. 분류 된 라인 및 케이블의 단락 및 중단이 감지 될 수 있습니다. 지하철뿐만 아니라 벽 및 콘크리트에서도 감지가 가능합니다.

II. 작동 원리

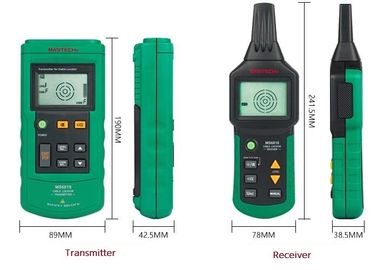

케이블 탐지기는 송신기와 수신기를 포함합니다. 송신기는 해당 케이블에 변조 된 AC 전압을 제공합니다. AC 전압은 케이블 주변에 전기장을 생성하고 수신기는 코일을 장착하고 수신기가 해당 전기 전도체에 가까이 놓이면 신호 유속이 흐려집니다 코일과 수신기를 입력합니다. 이 현상은 관통하는 코일이라고도합니다. 그것은 매우 작은 전압을 코일에 생성 할 것이고, 수신기 전자 회로는이 전압을 계산하여 LCD에 표시합니다. 테스터의 송신 신호는 디지털 방식으로 인코딩됩니다. 이렇게하면 신호가 수신기에 명확하게 수신 될 수있게되어 밸러스트 또는 변환기로 인한 전자 형광등과 같은 필드의 간섭을 피할 수 있습니다.

III. 신청

이 계측기는 통신 케이블 구성, 전원 케이블 구성, 건설 파이프 라인 구성, 전원 공급 장치 회로가있는 통신 케이블 및 전기 히팅 라인의 유지 보수에 널리 사용되며 일선 건설 및 유지 보수 담당자에게는 필수 도구입니다.

• 벽 및 지하에 매설 된 케이블, 전선 및 급수관의 설치 경로 탐지
• 벽이나 지하에 묻혀있는 케이블 탐지, 전기선이 끊어져 단락 고장
• 퓨즈 및 그 안전 회로 찾기
• 덮인 소켓 및 정션 박스 찾기
• 바닥 아래의 전기 가열 회로에서 회로 및 단락 오류가 있는지 확인하십시오.
• 벽이나 지구에서 케이블의 고장 또는 단락을 찾으십시오.
• 벽이나 대지에서 케이블 추적
• 퓨즈 및 보호 장치 찾기
• 바닥 아래의 도관의 고장 또는 단락을 찾으십시오.
• 프로젝트 또는 핫 프로젝트에서 금속 도관을 추적하십시오.

IV. 기술적 인 특징들

• 직류 전압계 기능이있는 송신기, 선형 측정 12 ~ 400V AC 및 DC 전압

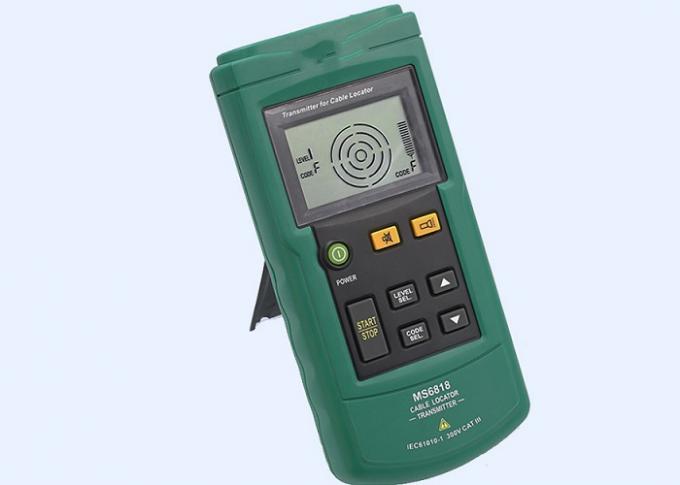

• 송신기는 설정된 송신 전력 레벨, 송신 코드, 배터리 전력 정보, 측정 된 외부 전압 값 및 유형, 외부 고전압 경고 심볼을 표시 할 수 있으며,이 신호는 기계에서 수신 및 표시 될 수도 있습니다.
• 송신기는 자체 테스트 기능이 있으며 수신기의 감도는 자동 또는 수동으로 조정할 수 있습니다

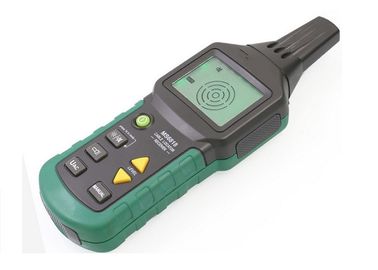

• 수신기에는 자동 주파수 스위프 기능이 있으며 송신기와 수신기에는 음소거 기능이있어 병원에서의 조용한 테스트 등에 편리합니다.
• 다중 신호를 확장하거나 차별화하기 위해 추가 송신기를 제공 할 수 있습니다.
• 작고 내구성이 좋으며 운반하기 쉽습니다.
• 수신기의 민감도를 선택할 수 있습니다.
• 자동 범위 조정,
• 자동 종료
• 백라이트 및 작업 표시 등

V. 기술 데이터

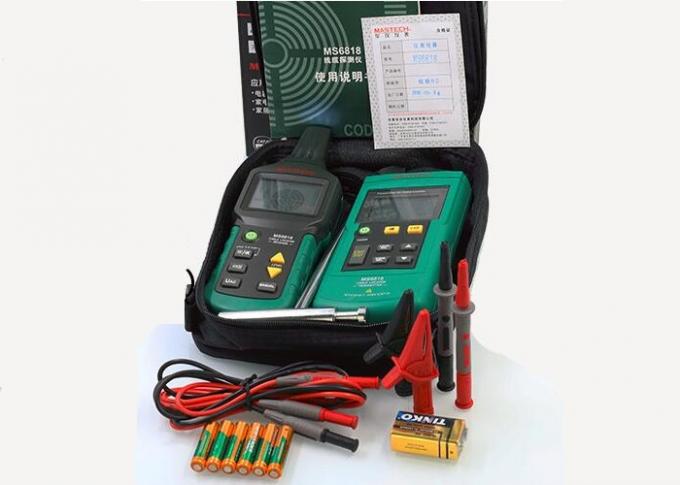

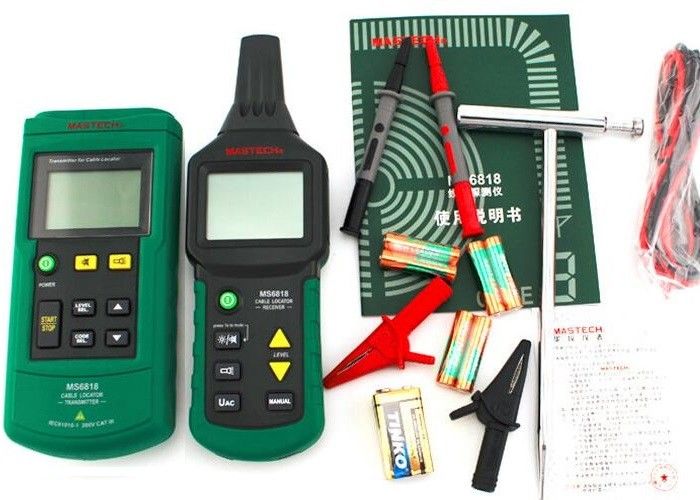

VI. 주요 보급품 목록
