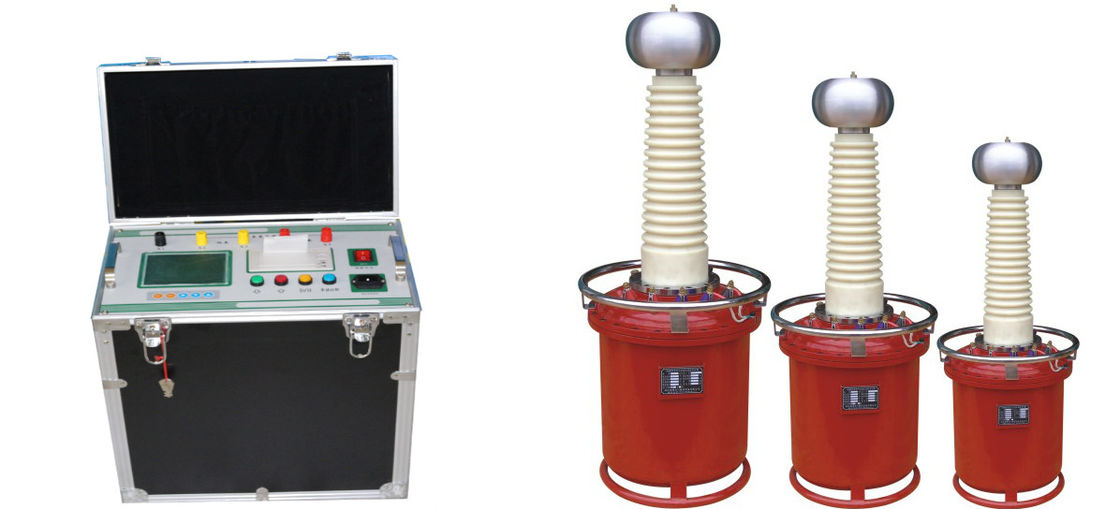

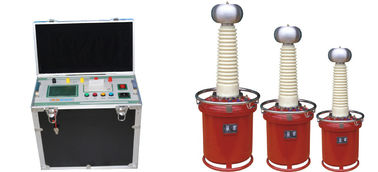

SF6 가스 절연 AC Hipot 테스트 장비 AC Hipot 분석기 80KV 100mA

가스 절연 AC Hipot 분석기, AC 내전압 테스트 세트, SF6 가스 절연

I. 제품 설명

모델 CQSB-8KVA / 80KV는 AC Dielectric 테스트 용으로 설계되었습니다. AC 테스트의 경우 전원 주파수 50 / 60Hz에서 작동합니다. HV 부스터는 오일에 잠긴 단열재 또는 에폭시 수지 단열재 보다 무게 자체를 줄이기 위해 SF6 단열재를 채택 합니다.

자동 부스팅, 자동 타이밍, 자동 스텝 다운 및 합격 또는 불합격 표시. 테스트가 실패하고 / ARC 전압을 분해하면 과전류가 분석을 위해 기록 될 수 있으며 컴퓨터로 제어 할 수있어 소비자가 편리하게 사용할 수 있습니다.

II. 응용 분야 :

스위치 기어, 변압기, 모터 등의 AC 테스트. 테스트 세트는보다 지능적인 계측기로 다양한 공장 및 연구소의 전기 테스트에 널리 사용됩니다.

III. 기능들

1. HV 부스터에 SF6 가스 절연
2. 마이크로 프로세서 제어
3. 디지털 디스플레이
4. 높은 명중률
5. 높은 해상도;
6. 자동 타이밍
7. 완전 보호
8. 경보
9. 자동 타이밍

IV. 제품 특징:

1. 자동 작동 모드;
2. 가이드 메뉴, 전에도 사용자 설명서를 읽지 않은 사람도 쉽게 조작 가능
3. 부스트 속도는 자동 모드에서 제어됩니다. 테스트 전압이 목표 80 %까지 올라가는 동안 승압 속도는 자동으로 천천히 내려갑니다.
4. 부스트 과정에서 일부 단계를 설정할 수 있습니다. 부스트 과정 중에는 장비를 일시 중지 할 수 있습니다. 이 기능은 운영자가 관찰하거나 진단 할 때 유용합니다.
5. 테스트가 완료되면 다른 알람 소리가 통과 또는 실패 테스트 결과를 나타냅니다. 한편, 합격 또는 불합격도 화면에 표시됩니다.
6. 테스트가 실패하고 / ARC 전압을 낮추면 과전류가 분석을 위해 기록 될 수 있습니다.
7. AC 고전류는 Rogowski 동력 코일에 의해 직접 측정됩니다.
8. 무단 조작을 방지하기위한 비밀번호 디자인;
9. 빌드 - 인 마이크로 프린터;
10. 강력한 항 간섭 용량
11. 컴퓨터와 RS232 인터페이스 통신, 테스트 및 컴퓨터에 보고서 저장;
12. 과전류, 과전압, 플래시 오버에 대한 완벽한 보호 기능;

V. 기술 분야 :

1. 출력 : 0-80KVac, 100mA, 사인파,
2. 용량 : 8KVA
3. 타이밍 범위 : 0-999S
4. 전압 측정 정확도 : ≤1.5 % (FS) +3 물림
5. 통화 측정 정확도 : ≤1.5 % (FS) +3 물린
6. 소요 시간 : 정격 용량에서 5 분
7. 입력 전압 : AC220V ± 10 % 50 / 60Hz ± 1
8. 주위 온도 : -8 ℃ ~ 50 ℃
9. RH : 85 %, 이슬 맺힘 없음
10. 해발 : 1000 미터 이하
11. 크기와 무게
12. 시험 변압기 용 : 300X210X530mm, 28KG
13. 제어판 : 540X430X380mm, 22Kg
