PD 프리 고전압 테스터 시스템, 부분 방전 측정 장비
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 원리를 시험하십시오: | 힘 빈도 시험 변압기 회로 | 테스트 표준: | IEC60060-1: 2010년 |
|---|---|---|---|
| Max.Capacity: | 300KVA | 맥스. 전압: | 600KV |
| 용법: | 전력 변압기, 가스 격리된 개폐기, 투관, 피뢰기 및 절연재를 위한 공장 질 검사에 있는 AC Hipot 시험 | 분대:: | 조정탁, 전압 조정기, 실린더 형식 시험 변압기, 보호 저항 및 전압 분배 법칙 |
| 주파수를 시험하십시오: | 50Hz 또는 60Hz | 의무 주기: | 60mints 또는 순서에 의해 만들어 |
| 정확도를 시험하십시오: | 1.0% 이하 | 산출 파형: | 순수한 사인 파동 |
| 설계 특징: | PD 자유로운 디자인, 순수한 힘 빈도 시험, 실린더 형식 시험 변압기, 쉬운 instllation | ||
| 하이 라이트: | 배급 변압기 시험 장비,변압기 시험 체계 |
||

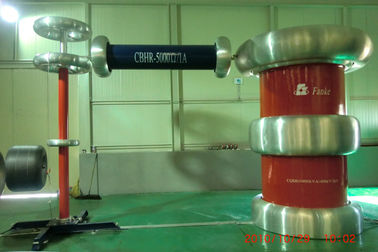

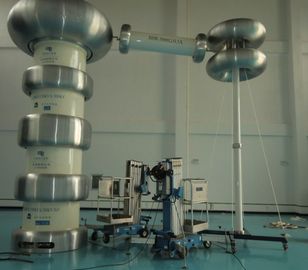

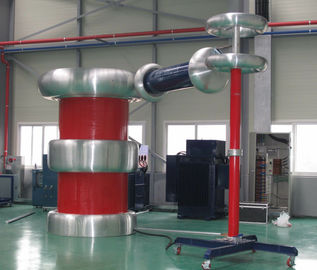

PD 실린더 유형 변압기, 부분적인 출력 측정을 가진 자유로운 AC 반항 전압 시험 체계
i. 제품 설명과 신청:
PD 실린더 유형 변압기를 가진 자유로운 AC 반항 전압 시험 체계는 고전압 전기 제품을 시험하기 위하여 이용되고 HV에 있는 성분은 HV 케이블 전력 변압기, 가스 격리한 개폐기, 투관, 피뢰기 및 절연재와 같은 강당을 시험합니다.
넓은 신청 범위로, 그것은 고전압 제품 품질 검사, 의 정기 검사 시험에서 힘 빈도 AC 반항 전압 시험을 포함하는, PD 탐지 보통 적용될 수 있고 긴 내구 시험을 케이블을 답니다. 이 체계는 안정되어 있는 전압을 요구하는 시험을 위해 특히 또는 짐이 유도의 때 비록 전압 (코로나, 젖은 & 오염 시험)의 밑에 하중변화 적응됩니다 (유도적인 전압 변압기). 체계의 전압 분배 법칙에는 처음부터 끝까지 2로 갖춰진 PD 신호의 연결 맨끝이, 있습니다 또는 (선택) 4개의 수로 PD 해석기, 시험 목표를 위해 검출하는 PD는 깨달을 수 있습니다.
모형 CQSB-300KVA/600KV에는 600KV 시험 전압과 0.5A 시험 현재를 출력하는 직렬 연결에 있는 2 쌓을수 있는 실린더 형식 시험 변압기 있습니다. 의무 주기는 떨어져 60mints, 60mints 켜져 있습니다,
지금까지, 이 시험 세트는 다른 votage 반항 애플리케이션 테스트에 따라 많았던 다른 연재했었던 모형 형성했었습니다. 유사하 모형은 뒤에 오는 항목에 다른 전형적인 모형을 볼 수 있습니다.
II. 주요 콤포넌트:
| SN | 성분의 이름 | 유형과 명세 | Qty. | 각 무게 | 각 차원 |
| 1 | 조정탁 | FKGB-300KVA | 1piece | 180kgs | 1200*420*820mm |
| 2 | 전기 전압 조정기 장 | DT-300KVA | 1piece | 2500kgs | 1100*1050*1250mm |
| 3.1 | 첫번째 쌓을수 있는 실린더 형식 시험 변압기 | CQSB-600KVA/300KV | 1piece | 3000kgs | D1200*H2800mm |
| 3.2 | 둘째로 쌓을수 있는 실린더 형식 시험 변압기 | CQSB-300KVA/300KV | 1piece | 2400kgs | D1200*H2500mm |
| 4 | 보호 저항 | BHR-0.5A/600KV | 1pieces | 120kgs | D380*L850mm |
| 5 | 연결 용량을 가진 전압 분배 법칙 | TJF-600KV/500pF | 1set | 200kgs | D320*H6000mm |
| 6 | 특별한 시험 부속품 | ||||
| 주: 특별한 순서에 의해 요청될 수 있습니다. | |||||

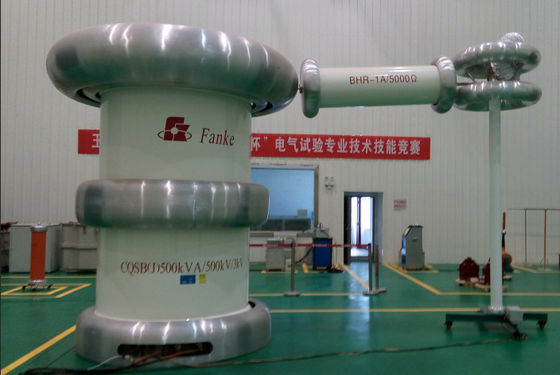

III. 시험 연결 숫자 (예를 들면: 모형 CQSB-500KVA/500KV):
IV. 기술 특징
- 50Hz 60Hz의 산출 전압 찡그림 (THD)에 순수한 힘 빈도 시험은 아주 작습니다.
- 낮게 대회 부분적인 출력 측정 필요조건
- 시험 강당에 있는 저장 공간을 위한 모듈 구조
- 낮은 임피던스, 넓은 신청 범위
- 컴퓨터 - 통제되는 측정 체계로 운영하게 쉬운
- 인원과 장비의 안전을 지키기 위하여 보호 회로를 완료하십시오
- 큰 파도와 일시적인 보호 과민한 전자 부품
- 또는 짐이 유도적일 때 전압의 밑에 안정되어 있는 전압을 비록 하중변화 요구하는 시험을 위해 특히 적응시켜 (코로나, & 오염 시험은 적십니다) (유도적인 전압 변압기).
V. General Technical 자료:
- 시스템 시험의 형태: PD 실린더 유형 변압기를 가진 자유로운 AC 반항 전압 시험 체계
- 시스템 모델: CQSB-300KVA/600KV
- 입력 파워 공급: 380±10% (단 하나 단계), 50Hz/60Hz
- 정격 출력 수용량: 300kVA
- 정격 출력 전압: 300KV, 600KV
- 최대 시험 전압: 600KV 보다는 아니 더 많은 것
- 정격 출력 현재: 0.5A
- Reg. Freq 범위: 50/60Hz
- 산출 공명 전압 파형: 순수한 사인 파동
- 온도 상승: 정격 현재 작동 60mints의 밑에 65K 보다는 더 적은;
- 잡음 레벨: 65dB 보다는 아니 더 많은 것
- 구조: 디자인되는 실린더 유형으로 기름 가라앉히는
VI. 다른 선택적인 성분
- 전력 공급 소음 여과기
- 3배와 다섯번째 여과기
- 보상 반응기
- 과전압 전자 빠른 보호 장치
- SF6 기준 축전기·
- 부분적인 출력 발견자
VII. 다른 전형적인 모형
1.Single 변압기 유형:
| 모형 |
정격 수용량 (KVA) |
LV 입력 공급 (KV) | 정격 출력 전압 (KV) |
실린더 변압기 차원 D× H (mm) |
무게 (kg) |
| CQSB-1.5KVA/50KV | 1.5 | 0.22 | 50 | φ430*580 | 65 |
| CQSB-2.5KVA/50KV | 2.5 | 0.22 | 50 | φ280*500 | 70 |
| CQSB-3KVA/50KV | 3 | 0.22 | 50 | φ300*510 | 72 |
| CQSB-5KVA/50KV | 5 | 0.22 | 50 | φ460*580 | 110 |
| CQSB-5KVA/100KV | 5 | 0.22 | 100 | φ640*820 | 130 |
| CQSB-10KVA/100KV | 10 | 0.22 | 100 | φ620*850 | 160 |
| CQSB-50KVA/100KV | 50 | 0.4 | 100 | φ725*1100 | 500 |
| CQSB-12KVA/120KV | 12 | 0.38 | 120 | φ750*1230 | 380 |
| CQSB-15KVA/150KV | 15 | 0.38 | 150 | φ820*1220 | 500 |
| CQSB-20KVA/200KV | 20 | 0.38 | 200 | φ1080*1700 | 900 |
| CQSB-50KVA/250KV | 50 | 0.38 | 250 | φ1460*1520 | 1250년 |
| CQSB-75KVA/250KV | 75 | 0.38 | 250 | φ1460*1780 | 1450년 |
| CQSB-75KVA/500KV | 75 | 0.38 | 500 | φ2000*4850 | 6800 |
| CQSB-100KVA/100KV | 100 | 0.38 | 100 | φ1000*1250 | 800 |
| CQSB-100KVA/150KV | 100 | 0.38 | 150 | φ1410*1620 | 1700년 |
| CQSB-100KVA/250KV | 100 | 0.6 | 250 | φ1100*1450 | 1550년 |
| CQSB-125KVA/250KV | 125 | 0.38 | 250 | φ1540*2060 | 3460 |
| CQSB-150KVA/150KV | 150 | 0.6 | 150 | φ1420*1620 | 2200 |
| CQSB-2000KVA/500KV | 2000년 | 3 | 500 | φ3000*4800 | 50000 |
2.Stackable 실린더 변압기 유형:
| 모형 |
정격 수용량 (KVA) |
LV 입력 공급 (KV) | 정격 출력 전압 (KV) |
실린더 변압기 차원 D× H (mm) |
무게 (kg) |
| CQSB-10KVA/2*50KV | 10 | 0.2 | 100 | φ410*980 | 200 |
| CQSB-25KVA/2*125KV | 25 | 0.38 | 250 | φ1250*2200 | 890 |
| CQSB-100KVA/2*200KV | 100 | 0.38 | 400 | φ1580*3650 | 2500 |
| CQSB-150KVA/2*150KV | 150 | 0.38 | 300 | φ1600*3200 | 3980 |
| CQSB-300KVA/2*150KV | 300 | 0.38 | 300 | φ1600*3800 | 4280 |
| CQSB-250KVA/2*250KV | 250 | 0.38 | 500 | φ2220*6100 | 11200 |
| CQSB-500KVA/2*250KV | 500 | 0.6 | 500 | φ2030*4600 | 18500 |
| CQSB-600KVA/2*300KV | 600 | 3 | 600 | φ3200*8000 | 19000 |
| CQSB-1200KVA/2*300KV | 1200년 | 0.6 | 600 | φ3000*6200 | 28900 |
| CQSB-1250KVA/2*125KV | 1250년 | 3 | 250 | φ4500*3200 | 14500 |
| CQSB-300KVA/2*300KV | 300 | 3 | 600 | φ2610*5600 | 10000 |
